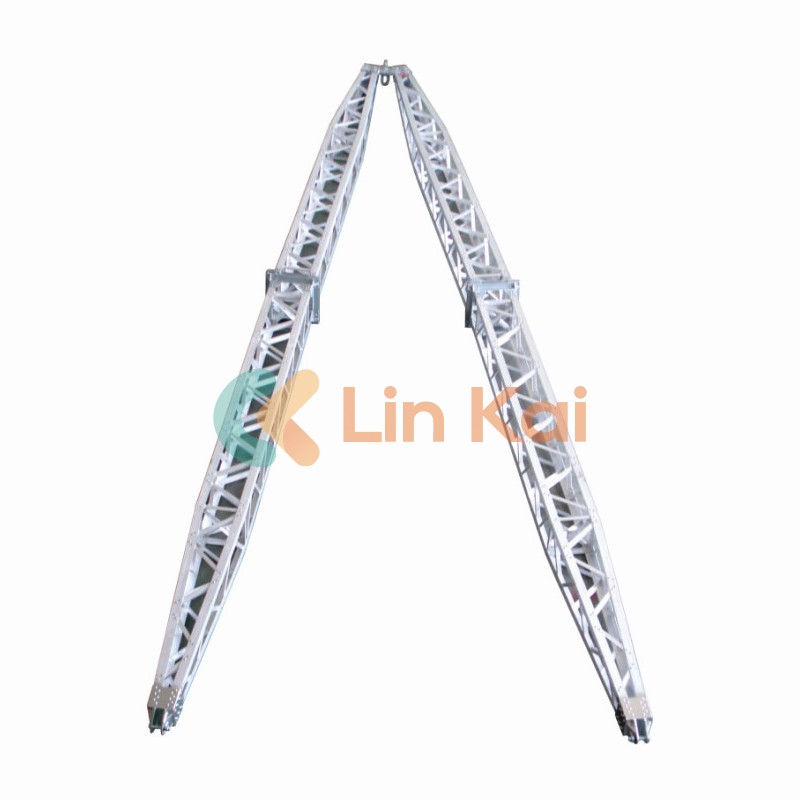

EnA-form gitter gin poler en midlertidig, konstrueret løftestang, der bruges til at hæve, placere og installere stænger, tårne ​​og tilhørende udstyr under transmissionslinje, telekommunikation og værktøjsstruktur. I modsætning til enkelt-rør eller rørformede gin-poler bruger A-Shape-gitterdesignet en åben, trianguleret ramme, der kombinerer høj styrke, lav vægt og torsionsstivhed. Denne konfiguration gør det særligt velegnet til at løfte og op-afslutte hele tårnsektioner, antennesamlinger, krydsarms og lignende komponenter, hvor kontrolleret, styret løft og et kompakt fodaftryk på stedet er påkrævet. Producenter tilbyder ofte A-formet gitter-gin-poler i aluminiumslegering og høj-træk stålvarianter for at afbalancere bærbarhed, styrke og korrosionsbestandighed.

I praksis er A-Shape Gattice Gin Pole forankret ved eller i nærheden af ​​strukturbasen og forbundet til det afsnit, der skal opføres; Vinsjer, snatch -blokke og kontrolleret rigning bruges derefter til at løfte og dreje sektionen på plads. Fordi ginstangen fungerer som en kontrolleret håndtagarm og jack-point, reducerer det behovet for store mobile kraner på fjerntliggende eller begrænsede steder og er derfor en almindelig løsning til transmission, distribution og fjerntelekomtårn erektion. Teknikken er bredt dokumenteret i feltprocedurer og SOP'er til linjekonstruktion og tårnarbejde.

Hvordan det fungerer (design, nøgleparametre og hvad du skal specificere, når du køber)

Hvordan oversætter en a-form gitter ginstang en lille vinsjtræk til en sikker, forudsigelig løft? I kernen konverterer ginstangen trækkraft til et øjeblik om drejepunktet ved basisforbindelsen. A-formet gittergeometri holder materialet tyndt og lys, mens de bruger triangulerede medlemmer til at modstå bøjning og torsion, distribuere belastninger gennem flere ben og afstivningsknudepunkter snarere end et enkelt rør. Den øverste/hovedmontering er konstrueret til at acceptere forskellige vedhæftede filer (fast hoved, opadgående hoved, hovedet med dobbelt brug) og riggingblokke, hvilket gør det muligt at matche gin-stangen til liftprofilen i tårnsektionen.

Nedenfor er en kortfattet tekniske parametre-tabel, som indkøbshold og webstedsingeniører ofte bruger til at sammenligne A-Shape Lattice Gin Pole-modeller. Dette er repræsentative felter og typiske intervaller-nøjagtige værdier varierer efter producent og model, så anmod altid om model-specifikke certifikater, testrapporter og belastningsdiagrammer.

Hvad skal du insistere på i fabriksdata og leveringsdokumenter? Anmod om altid: Certificerede materialetestrapporter (træk, udbytte), dimensionelle tegninger, et producentbelastningskort (inklusive løftekapacitet i forskellige vinkler), svejsning/nitt -poster, hvis relevant, testcertifikater til winches/snatch -blokke leveret og en skriftlig inspektions- og vedligeholdelsesvejledning. Disse dokumenter broommer mellem en generisk spec og den faktiske sikre arbejdsevne for gin -stangen på dit websted.

Sådan matcher du en ginstang til dine webstedskrav-en kort tjekliste indlejret i den tekniske arbejdsgang: Bestem den opførte sektionsvægt og midt-tyngdekraft, definer tilgængelige ankerpunkter og basisgeometri, bereg det krævede øjeblik (vinsjtræk × grebsarmen) og vælg en ginstang med offentliggjort kapacitet i den arbejdsvinkel, du vil bruge. Når tårnhøjder eller vind/isbelastninger skubber konvolutten, opgraderer du til højere kapacitetsmodeller eller vælger stålforstærkede serier designet til kraftig. Producentbelastningsdiagrammer og de relevante Gin Pole -standarder skal bruges til at validere dit valg.

Hvorfor vælge en a-form gitter ginstang

Hvorfor vælger erfarne entreprenører den a-formede gitterginstang frem for alternativer? Årsagerne falder i operationelle, logistiske og sikkerhedskategorier.

For det første giver driftseffektivitet: gitteret A-form giver et fremragende forhold mellem styrke og vægt. Sammenlignet med enkelt rørformede gin-poler med sammenligneligt løftemoment er gittersektioner lettere at transportere og lettere at samle, hvilket reducerer arbejdstid under mobilisering. De triangulerede medlemmer modstår torsionsspænding, når stangen fungerer i off-litteriske vinkler under en opendende sekvens, hvilket betyder en stabil, mere kontrollerbar løft.

For det andet kommer stedets tilpasningsevne: A-formet gitter gin-poler kommer ofte i modulære sektioner, der er fastgjort eller boltet sammen. Denne modularitet lader besætningerne skræddersy den samlede højde til stedbegrænsninger, hvilket sænker behovet for en overdimensioneret kran eller en anden kran. I mange landdistrikter eller bjergrige transmissionsprojekter oversættes den logistiske forenkling til større omkostninger og tidsplanbesparelser.

For det tredje adresseres sikkerhed og lovgivningsmæssig tilpasning: Design og brug af gin -poler i industristandarder og accepterede procedurer (for eksempel TIA/ANSI Gin Pole Guidance og IEEE -dokumenter, der beskriver grænser og testprotokoller til gin -poler, der bruges i kommunikation og transmissionsarbejde). Feltbesætninger skal følge en skriftlig SOP, der dækker rigningskonfiguration, ankerdesign, taglinjer, ekskluderingszoner, inspektion før løft og nødsænkningsprocedurer. Flere jurisdiktioner integrerer disse standarder i lokale regler eller arbejdsgiverregler for tårnarbejde. Brug af udstyr, der er bygget til anerkendte standarder og drevet til dokumenterede SOP'er, reducerer risikoen og giver juridisk og forsikring klarhed i tilfælde af en hændelse.

Sikkerhedskritiske overvejelser (hvad man skal kontrollere på hver lift): overskrider ikke nominelle kapaciteter i den givne arbejdsvinkel; Sørg for, at stifter og fastgørelsesmidler er klassificeret og sikret; Kontroller, at spilbremser og snatch -blokke er i certificeret tilstand; Overvåg vindhastighed og suspendere elevatorer, når vindkast truer stabilitet; og planlæg for en kontrolleret sænkningssti, hvis den primære vinsj mislykkes. Mange leverandørmanualer og SOPS-SOP'er kræver også belastningstestning og visuelle inspektionsregistre inden første brug på et websted. Disse praktiske kontroller følger de samme principper, der findes i offentliggjorte SOP'er til Gin Pole -operationer.

Sådan reduceres risikoen for menneskelig og udstyr: Tildel en enkelt kompetent liftvejleder med autoritet over liften, kommunikere liftplanen og signaler til alt personale, placere ekskluderingszoner og hold ikke-væsentlige arbejdstagere godt. Tjeklister før løftet bør omfatte verifikation af producentens monteringsmoment/pin-drejningsmoment, rigningsvinkler, rystervurderinger og forankringsstabilitet. Hvor det er tilgængeligt, skal du bruge drejningsmomentovervågede spil eller belastningsceller til aktivt at registrere løftekraft og undgå utilsigtet overbelastning. Disse kontroller er ligetil, men gør forskellen mellem rutinemæssige elevatorer og hændelser, der forårsager nedetid og omkostningsoverskridelser.

Node 4 - To almindelige spørgsmål (Q&A) og luk med brand & kontakt

Spørgsmål: Hvordan ved jeg, hvilken hovedtype (upending vs fast) Jeg har brug for til min gin -polordre?
A: Vælg et opendende hoved, hvis operationen kræver at dreje et komplet tårnsektion fra vandret til lodret (det opente hoved tillader kontrolleret drejning og normalt integrerer et drejnings- eller drop-pin-system), vælg et fast hoved, hvis du kun vil løfte lodret eller bruge gin-stangen som et statisk løftpunkt; Hvis webstedets arbejde kombinerer begge opgaver, skal du specificere et hovedhoved med dobbelt brug, så den samme gin-pol understøtter både lodrette elevatorer og opendende operationer uden feltmontering-bekræft altid producentens belastningskort for den valgte hovedkonfiguration.

Spørgsmål: Hvilke rutinemæssige inspektioner og vedligeholdelse vil holde en gitter gin -pol i årevis?
A: Kontroller inden hver brug (Kontroller nitter/bolte, kig efter hårgrænsebræt eller korrosion hos medlemmer, verificer pin-engagement og sikkerhedsklip, testvinschbremser og rebtilstand), udfør en dokumenteret årlig strukturel inspektion (inklusive ikke-destruktiv test på højspændingsvejsninger eller pin-huller, hvis det kræves ved dit QA-program), udskift kakklæder og trådtov ved underskrifterne af slid Guidance, og følg den leverede af dit qa-program), og støtten og støtteskopa og støtteskopa og støttesklap således at hver leveret enhed bevarer sin certificerede løftekapacitet. Opbevar inspektionsregistre for at demonstrere due diligence for klienter og sikkerhedsmyndigheder.

Afslutningsvis er A-Shape Gattice Gin Pole et dokumenteret, effektivt værktøj til at opføre transmissionsstænger, telekomtårne ​​og lignende strukturer, hvor mobilitet, kontrol og et gunstigt styrke-til-vægt-forhold er prioriteter. Dens modularitet, hovedtypeindstillinger og dokumenterede belastningsdiagrammer gør det ligetil at matche en model til dine webstedets behov; Dens design og operationelle praksis er i overensstemmelse med etablerede standarder og SOP'er, der bruges i hele branchen. For hold, der evaluerer muligheder, vejer de samlede livscyklusomkostninger (indkøb, transport, besætningstider til samling og vedligeholdelse) snarere end købspris alene-det er her A-formet gittersystemer ofte viser fordel. For at få professionel indkøb og teknisk support på A-Shape Lattice Gin-poler, skal du overveje Lingkais konstruerede produktlinjer; Deres modeller er tilgængelige med fuld teknisk dokumentation, belastningsdiagrammer og eftersalgsstøtte.Kontakt osFor modelark, fabrikscertifikater og en webstedsspecifik udvælgelseskonsultation-vil vores team svare med detaljerede forslag og leveringsmuligheder.
